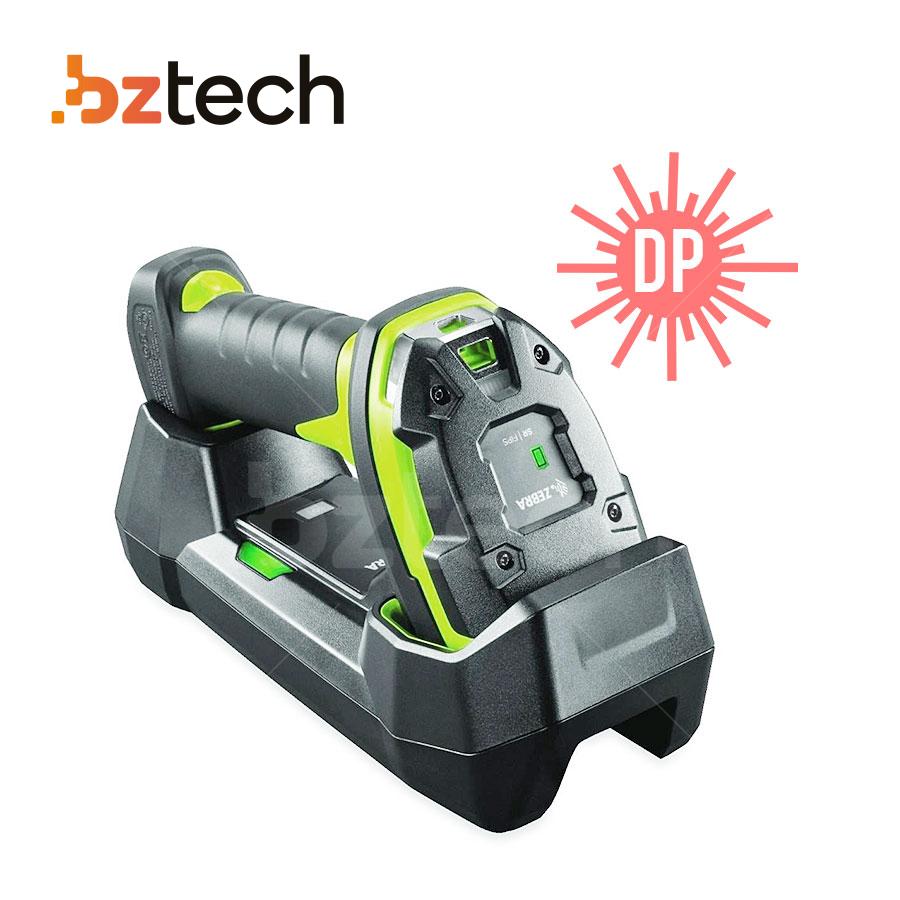

Os scanners ultrarresistentes DS3678 DPA da Zebra são projetados para ajudar os fabricantes industriais a melhorar as aplicações de rastreamento para controlar a qualidade do produto, proteger a segurança do consumidor e garantir a conformidade regulatória, seja no setor automotivo, aeroespacial, agrícola, no setor de frotas ou em outros setores. Com um dispositivo, os funcionários podem capturar praticamente qualquer marca direta em peça, bem como códigos de barras 1D/2D e 1D largos.
Criado para os ambientes mais adversos, o Zebra DS3678 DPA é praticamente indestrutível, com uma avançada especificação de queda em concreto de 10 pés/3 m e vedação dupla IP65/IP68. O EA3600 Network Connect for Automação da Zebra conecta dispositivos a redes industriais Ethernet sem equipamentos de conversão de terceiros. Além disso, com o DataCapture DNA, você pode simplificar todos os estágios da experiência de escaneamento durante a vida útil do seu dispositivo para ajudar a garantir a rastreabilidade, reduzir os tempos de ciclo de produção e evitar paralisações não planejadas da linha de produção.
Pronto para os ambientes mais adversos do mundo, o Zebra DS3678 DPA tem as mais altas especificações de queda, tombo e vedação de sua classe. Ele resiste a quedas de 10 pés/3 m em concreto e a 7.500 tombos. Com vedação dupla IP65/IP68, o DS3678 DPA é à prova de poeira, pode suportar a força de jatos de água e ser totalmente submerso. Feito para suportar extremo calor, frio e umidade, o Zebra DS3678-DP3RF50AS1W pode ser usado em qualquer lugar, em ambientes internos, externos e até em câmaras frigoríficas.
O Network Connect for Automation da Zebra oferece uma conexão direta entre os Zebra DS3678 DPA e a rede Industrial Ethernet de um fabricante sem necessidade de equipamento de conversão de terceiros. A solução suporta uma ampla gama de fornecedores de controlador lógico programável (PLC), incluindo suporte a EtherNet/IP para Rockwell Automation, PROFINET para Siemens e também Modbus TCP e TCP/IP padrão. Otimizando a conexão entre os scanners e o PLC, o Network Connect elimina os pontos de vulnerabilidade, melhora a segurança e reduz a complexidade.
Com o Label Parse+, o Zebra DS3678 DPA pode capturar e analisar instantaneamente dados de códigos de barras de etiquetas GS1, permitindo que os funcionários capturem inúmeras informações, incluindo datas de validade e número de lote/local de fabricação, com facilidade.
Com Multi-Code Data Formatting (MDF), o Zebra DS3678-DPA pode capturar múltiplos códigos de barras com um único escaneamento e transmitir apenas os códigos de barras de que você precisa, na ordem esperada por seu aplicativo.
A bateria PowerPrecision+ oferece o que há de melhor em energia e gerenciamento de bateria. Você tem três vezes mais escaneamentos por carga do que os modelos concorrentes nesta classe de produtos, assim, os funcionários podem escanear mais itens por um período de tempo mais longo. Você também tem visibilidade de vários dados relacionados ao status da bateria, incluindo ciclos de carga consumidos, status atual da bateria e um medidor de integridade, que identifica se as baterias estão funcionando bem e segurando a carga total ou se chegou a hora de substituí-las.
Como as configurações do scanner ficam armazenadas na base de suporte, basta emparelhar o Zebra DS3678-DP3RF50AS1W com outra base para configurá-lo automaticamente para um novo aplicativo host. Por exemplo, você pode pegar o scanner de uma linha de produção e usá-lo na expedição sem alterar manualmente as configurações.
![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | |
Leitor Sem Fio Zebra Symbol DS3678 SR (DS3678-SR3U42A0SFW) | Leitor Sem Fio Zebra Symbol DS3678 ER (DS3678-ER3U42A2SVW) | Leitor Sem Fio Zebra Symbol DS3678 DP (DS3678-DP3U42A2S1W) | Leitor Sem Fio Zebra Symbol DS3678 HD (DS3678-HD3U42A0SFW) | Leitor Sem Fio Zebra Symbol DS3678 HP (DS3678-HP3U42A0SFW) | Leitor Sem Fio Zebra DS3678 ER (DS3678-ER2F003VZWW) | Zebra DS3678 DP Rockwell (DS3678-DP3RF50AS1W) | |
Conexão Sem Cabo | |||||||
Conexão USB |
Dimensões (A x L x C) | 185mm x 76mm x 132mm |
Peso | 402g |
Faixa de Tensão de Entrada | Alimentado por host: 4,5 VDC mín. 5,5 VDC máx. |
Fonte de alimentação externa | 11,4 VDC mín. 12,6 VDC máx. |
Corrente de Operação | 360mA (típico) |
Corrente de Espera | 100 mA (típico) |
Cor | Cinza e preto |
Interfaces Host Suportadas | USB, RS232, decodificador de teclado Industrial Ethernet: EtherNet/IP, Profinet, Modbus TCP e Std TCP/IP |
Bateria | Bateria recarregável PowerPrecision+ 3100 mAh Li-Ion |
Indicadores de Usuário | Indicador de decodificação direta, LEDs, aviso sonoro, vibração |
Digitalizações por Carga Completa | Mais de 100.000 |
Iluminação | Direta: Dois (2) LEDs brancos quentes Difusa: Anel de LEDs vermelhos de 634 nm |
Mira | Laser de 655 nm |
Campo de Visão do Gerador de Imagem | Horizontal: 46°, Vertical: 30° |
Sensor de Imagem | 1280 x 960 pixels |
Contraste Mínimo de Impressão | 15% diferença mínima reflexiva |
Enquadramento/Inclinação/Rotação | Enquadramento: ± 60° Inclinação: ± 60° Rotação: ± 360° |
1D | Código 39, Código 128, Código 93, Codabar/NW7, Código 11, MSI Plessey, UPC/EAN, I 2 de 5, Coreano 3 de 5, GS1 DataBar, Base 32 (Italian Pharma) |
2D | PDF417, Micro PDF417, Códigos Compostos, TLC-39, Aztec, DataMatrix, MaxiCode, Código QR, Micro QR, Chinês (Han Xin), Códigos Postais |
Suporte a IUID | Suporta análise de IUID, a capacidade de ler e separar campos IUID de acordo com as exigências do aplicativo |
Temp. Operacional | -20°C a 50°C |
Temp. de Armazenamento | -40°C a 70°C |
Umidade | 5% a 95% não condensado |
Especificação de Queda | Resiste a múltiplas quedas de 10,0 pés/3,0 m em concreto à temperatura ambiente Resiste a múltiplas quedas de 8,0 pés/2,4 m em concreto a -20 °C a 50 °C |
Especificação de Tombos | 7500 tombos de 3,3 pés/1,0 m |
Vedação | Scanner: IP65 e IP68 Base: IP65 |
ESD | ±20 KV Descarga no ar ±10 KV Descarga direta ±10 KV Descarga indireta |
Rádio Bluetooth | Bluetooth Classe 1, versão 4.0 (LE), porta serial (SPP) e perfis HID |
Taxa de transferência de dados | 3 Mbit/s (2,1 Mbit/s) para Classic Bluetooth 1 Mbit/s (0.27 Mbit/s) para Low Energy |
Alcance do rádio | Linha de visão direta ao ar livre: Classe 1: Mínimo 300 pés (100,0 m); Classe 2: Mínimo 30 pés (10,0 m) |
Simbologia/resolução | Perto/longe |
Código 39 - 3,0 mil | 0,5 - 4,7 pol./1,3 - 11,9 cm |
Código 39 - 5,0 mil | 0,2 - 5,6 pol./0,5 - 14,2 cm |
PDF417: 6,6 mil | 0,1 - 4,0 pol./0,3 -10,2 cm |
Datamatrix: 5,0 mil | 1,2 - 2,9 pol./3,0 - 7,4 cm |
DataMatrix - 10,0 mil | 0,1 - 4,9 pol./0,3 - 12,5 cm |
QR: 10,0 mil | 0,1 - 4,8 pol./0.3 - 12,2 cm |
100% UPC: 13,0 mil | 1,0 - 5,8 pol./⁴2,5 - 14,7 cm |
C128: 15,0 mil | 3,3 - 10,0 pol./⁴8,4 - 25.4 cm |
Protocolos de rede suportados | Ethernet/IP, Profinet, Modbus TCP, TCP/IP |
Certificação | ODVA EtherNet/IP, PROFIBUS |
Padrões | Atende ao padrão IEEE 802.3af |
Alimentação | 12 VDC ou 24 VDC, 1A |
Indicadores de LED | LED1 para alimentação: LED bicolor verde/amarelo; Verde: unidade ligada e OK; amarelo: em inicialização LED2 para status do link: LED amarelo piscando controlado pelo PHY indicando tráfego de Ethernet |
Montagem | Suportes de trilhos DIN; instalável em trilhos DIN tanto largos (120 mm) quanto finos (35 mm) |
Desenvolvimento de aplicativos de cliente de Industrial Ethernet | Arquivos de definição de dispositivo (Profinet e EtherNet/IP): Arquivo EDS; arquivo GSD; um único aplicativo de amostra que pode alternar entre os três modos de escaneamento para TIA (Totally Integrated Automation) v13 ou superior, Step 7 v 5.5, Logix Studio 5000 v24 Bloco de função (FB) para IDEs da Siemens: TIA, Step 7 v5.5 (Step 7 v5.5 FB deve pegar os endereços de E/S na forma INT) Rotina para IDE da Rockwell |
